Presas de Ribeiradio y Ermida

Proyecto de aprovechamiento hidroeléctrico en Portugal

El proyecto de las Presas de Ribeiradio y de Ermida, comprende los accesos a la Presa de Ribeiradio y el restablecimiento de la carretera EM 569, en el río Vouga, en las proximidades de Aveiro, a 50 km al norte de Coimbra, Portugal.

El “Aproveitamento Hidroelectrico Ribeiradio – Ermida” es un proyecto propiedad de EDP (Electricidad de Portugal) compuesto por la ejecución de 2 saltos hidráulicos distanciados 8 km, la presa de Ribeiradio y la presa de Ermida. El objetivo de este aprovechamiento hidroeléctrico es eminentemente la generación de energía hidroeléctrica, si bien también está destinado a laminación de avenidas y al almacenamiento de agua.

La obra está dividida en 3 partes: Presa de Ribeiradio, Presa de Ermida y accesos a las presas.

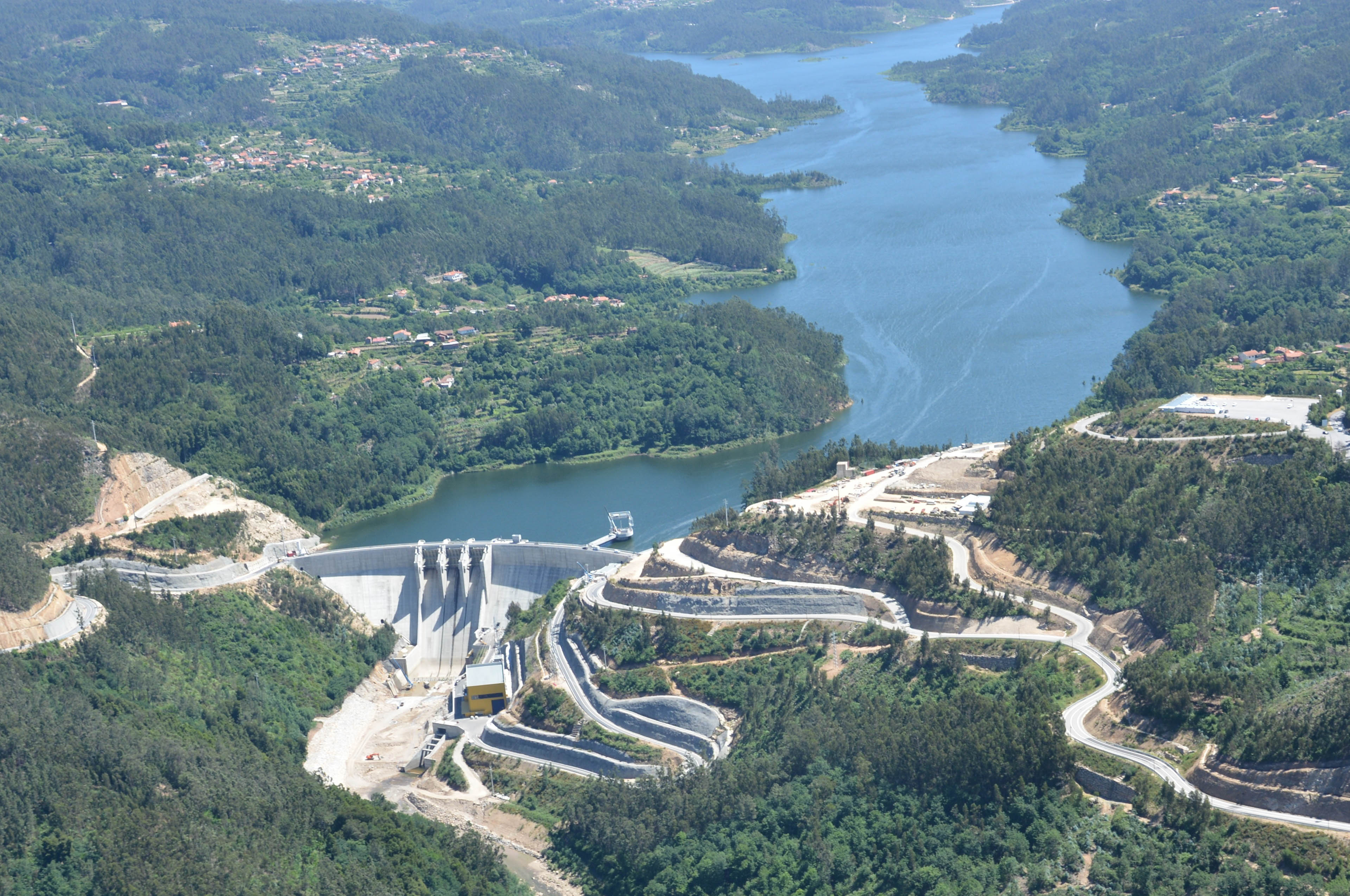

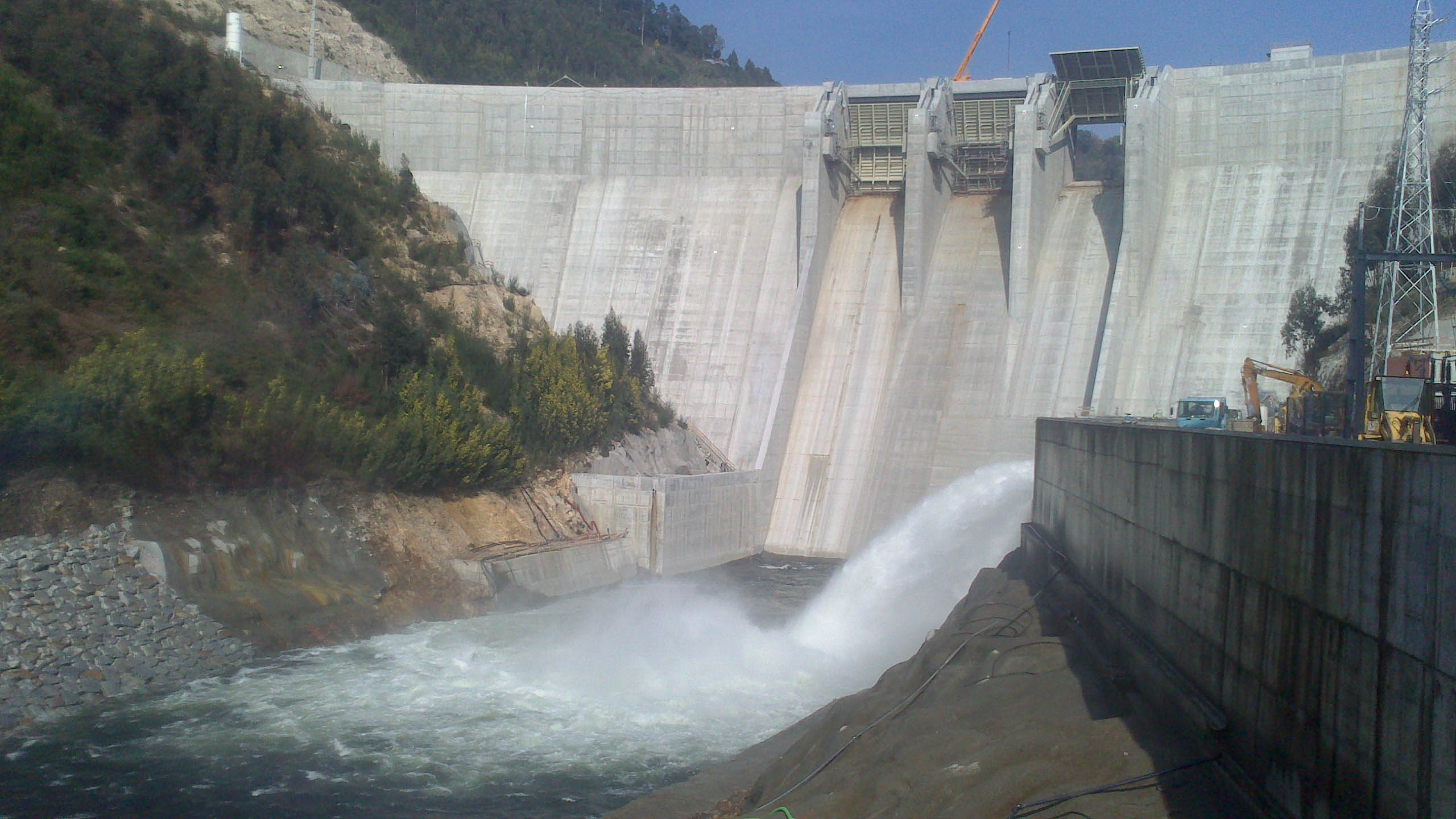

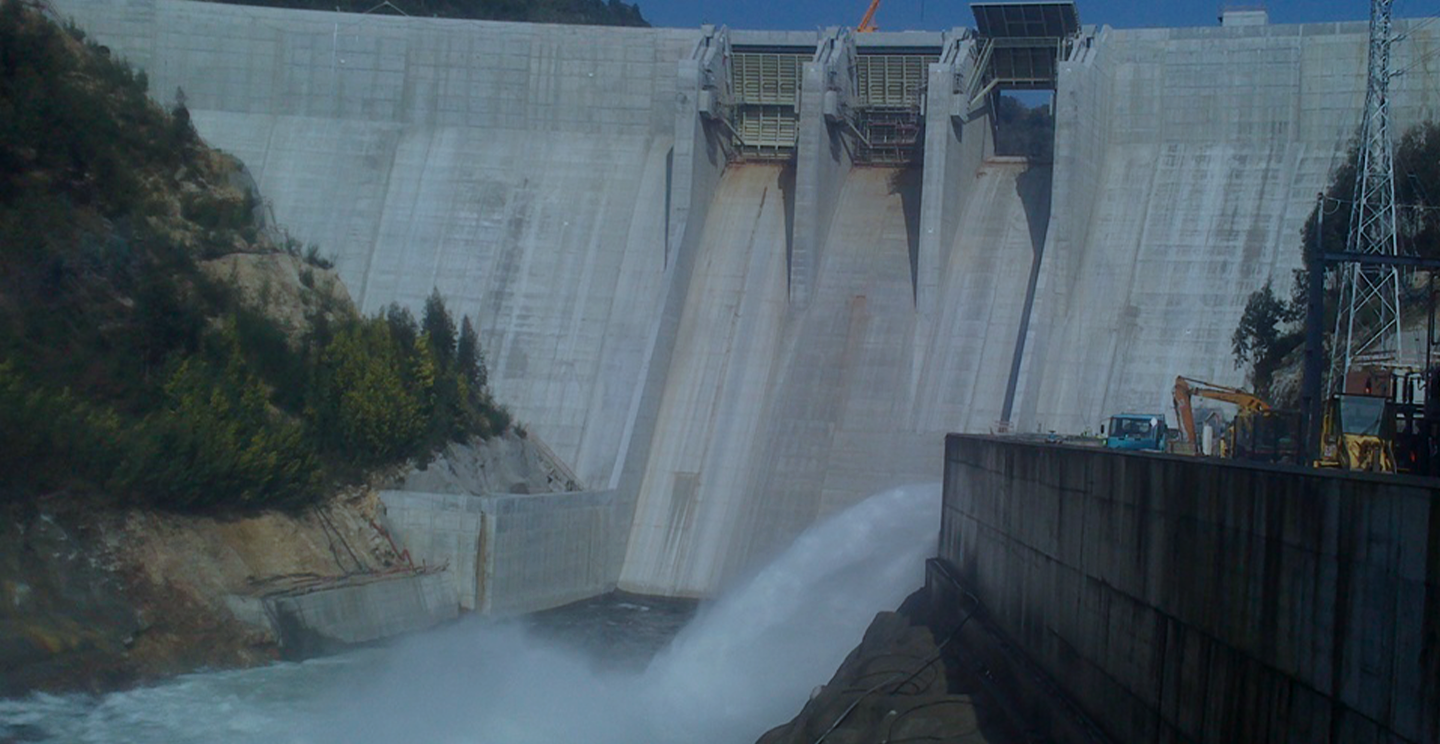

Presa de Ribeiradio: Presa de hormigón de arco-gravedad, de directriz circular (262 m. De desarrollo en coronación y altura máxima 83 m, con aliviadero tipo roller-bucket formado por 3 vanos de 13 x13m de longitud con compuertas  y desagüe de fondo en tubería de diámetro 2,5 m. Como elemento singular destaca el circuito hidráulico, que está constituido por una central hidroeléctrica, construida en pozo, con un único grupo reversible de 72 MW, que se alimenta mediante un circuito hidráulico subterráneo (torre de toma de agua, galería de aducción en túnel con 205m de longitud y 5,5 m de diámetro y restitución al rio). También incluye los accesos a la central (1,6 km) y el edificio para el Puesto de Observación y Control (POC).

  • 320.000 m3 Hormigón vibrado en el cuerpo de presa
  • Ancho de coronación = 9 m y ancho en la base de la presa = 80m
  • Juntas cada 17m
  • Aliviadero central tipo roller-bucket con compuertas .
  • Tratamientos de consolidadas del terreno mediante inyecciones, ejecutadas desde la galería general de drenaje del cuerpo de presa
  • Desvío del río mediante galería a través del cuerpo de presa y ataguías en el cauce.
  • Capacidad de Embalse. 135 hectómetros cúbicos

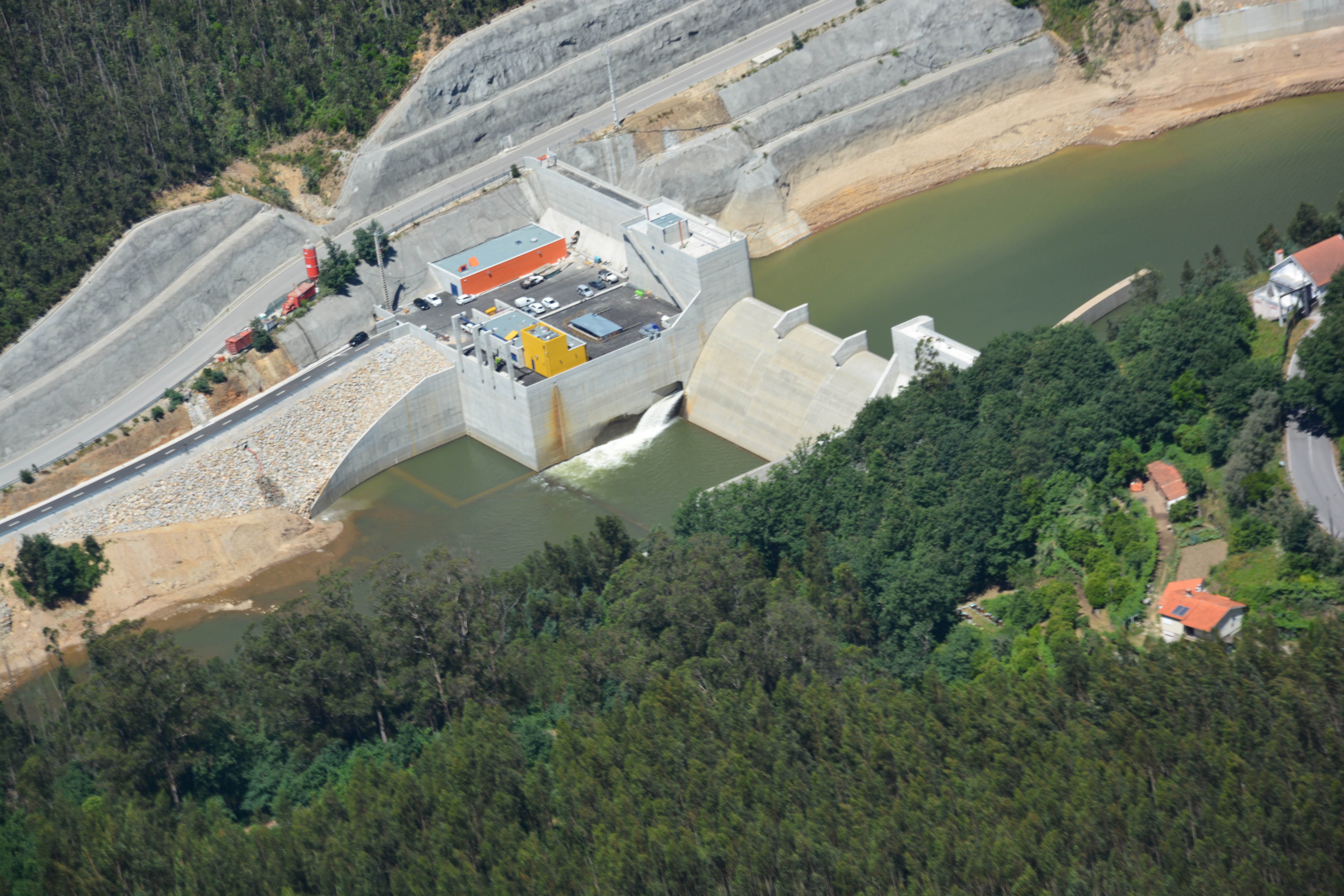

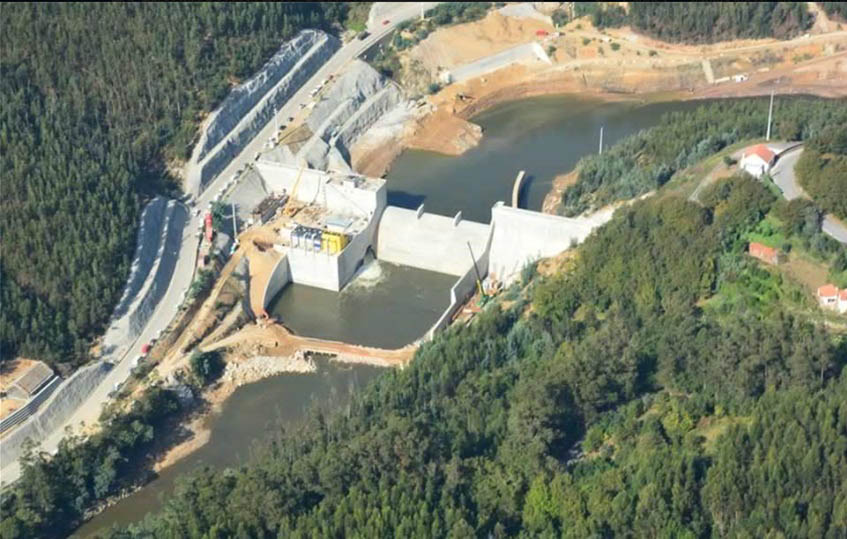

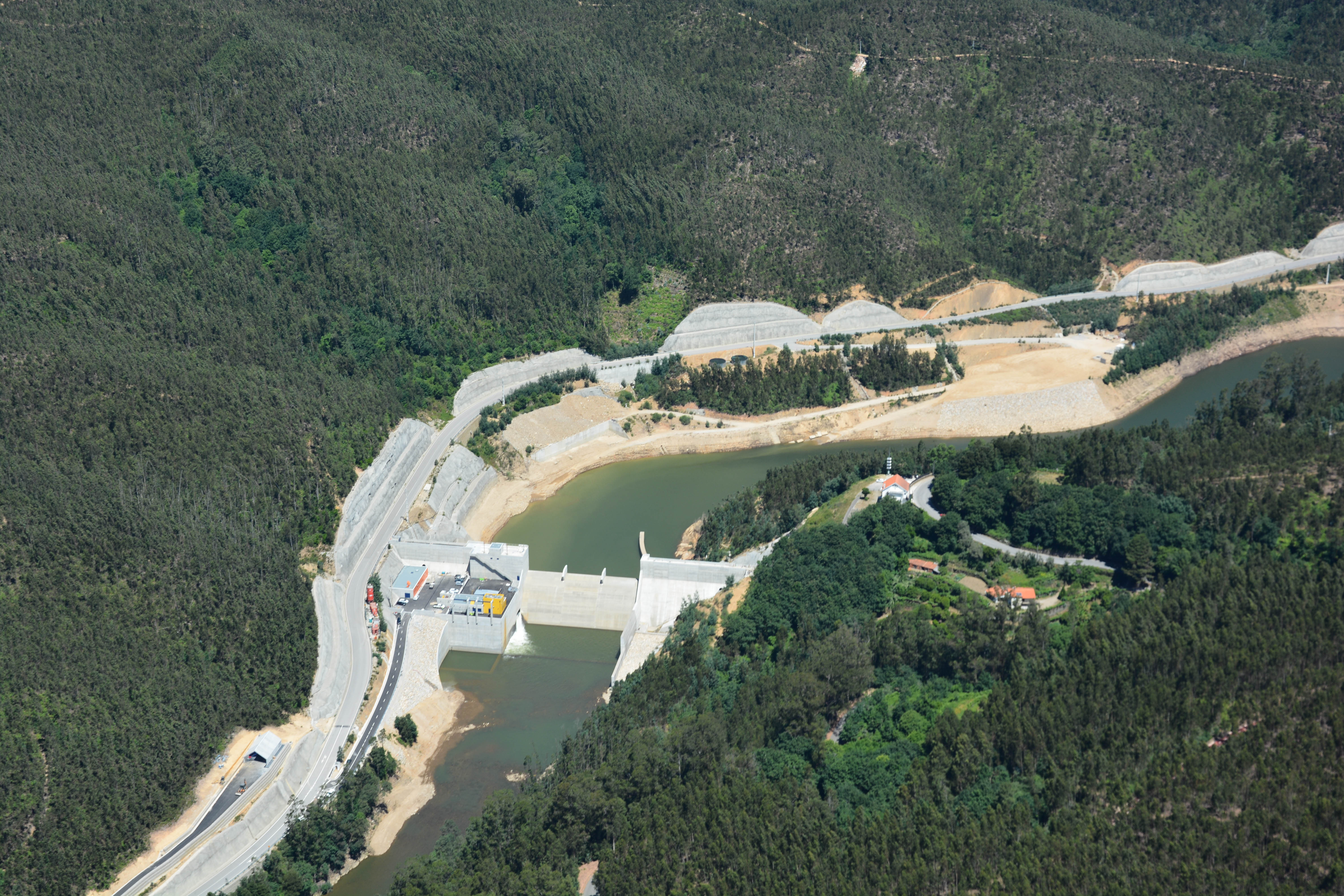

Presa de Ermida: Presa de hormigón de gravedad, de directriz recta (175,1m en coronación) y altura máxima 38 m, con aliviadero de labio fijo, desagüe de fondo de 1,2x1,5 m y cuenco disipador de 30 m. La central hidroeléctrica, equipada con 2 grupos de 3,3 MW cada uno y alimentados por circuitos hidráulicos independientes que atraviesan el cuerpo de presa, se encuentra anexa al cuerpo de presa aguas abajo, entre el aliviadero y el estribo de la pesa con el terreno. Incluye los accesos a la central y a la margen derecha desde la carretera EM- 569.

  • 90.000 m3 Hormigón vibrado en el cuerpo de presa.
  • Ancho de coronación = 4m y ancho en la base de la presa = 26,65 m.
  • Aliviadero central sin compuertas
  • Juntas cada 16,40 m.
  • Capacidad de Embalse. 3 Hm3
  • Porcentaje de Ejecución. Presa y Central Hidroeléctrica 35%.

Accesos a la Presa de Ribeiradio y restablecimiento de la carretera EM 569: Los accesos a la Presa de Ribeiradio, tienen una longitud de 1 km en la margen derecha y 1,2 km en la margen izquierda, con una pendiente media del 10%,

El restablecimiento de la carretera EM 569, en la margen derecha de la presa de Ermida es de 2,35 km aproximadamente. Incluye la construcción del Puente sobre la Ribera de Salgueira.


Coste: 120.0 M€

Cliente: Energías de Portugal (EDP)

Fecha de inicio: 2011

Fecha de fin: 2014
