Tipo de construcción

Hidráulicas

Presa El Zapotillo

México

  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Presa El Zapotillo
  • Presa El Zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Construcción Presa de El zapotillo
  • Presa El Zapotillo
  • Presa El Zapotillo
  • Construcción Presa de El zapotillo

Descripción

Este proyecto comprende el diseño y construcción de la presa de almacenamiento ‘El Zapotillo’ situada a 100 km de Guadalajara, sobre el río Verde, en Jalisco,  México, para el abastecimiento de agua potable a Los Altos de Jalisco y a la ciudad de León (México).

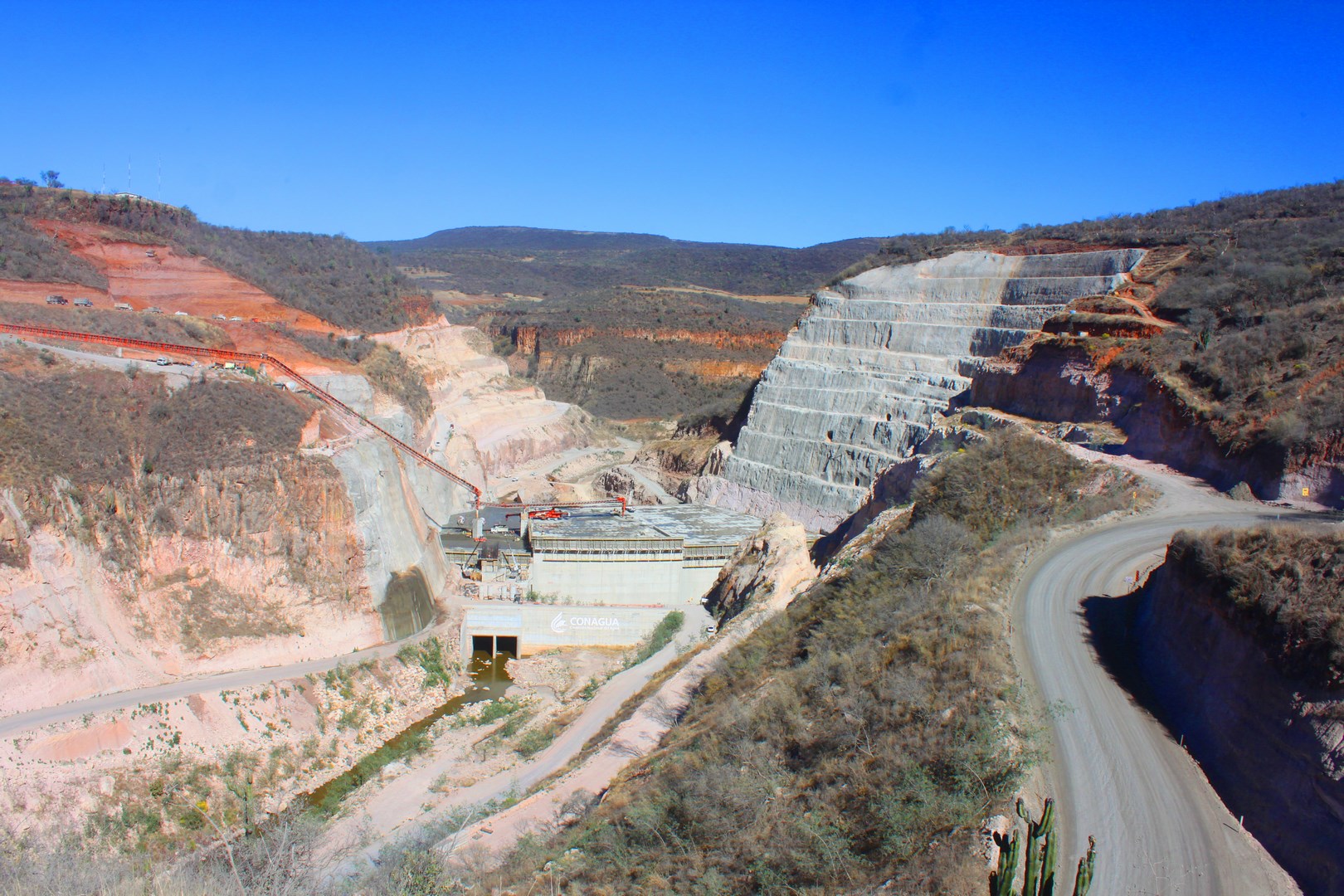

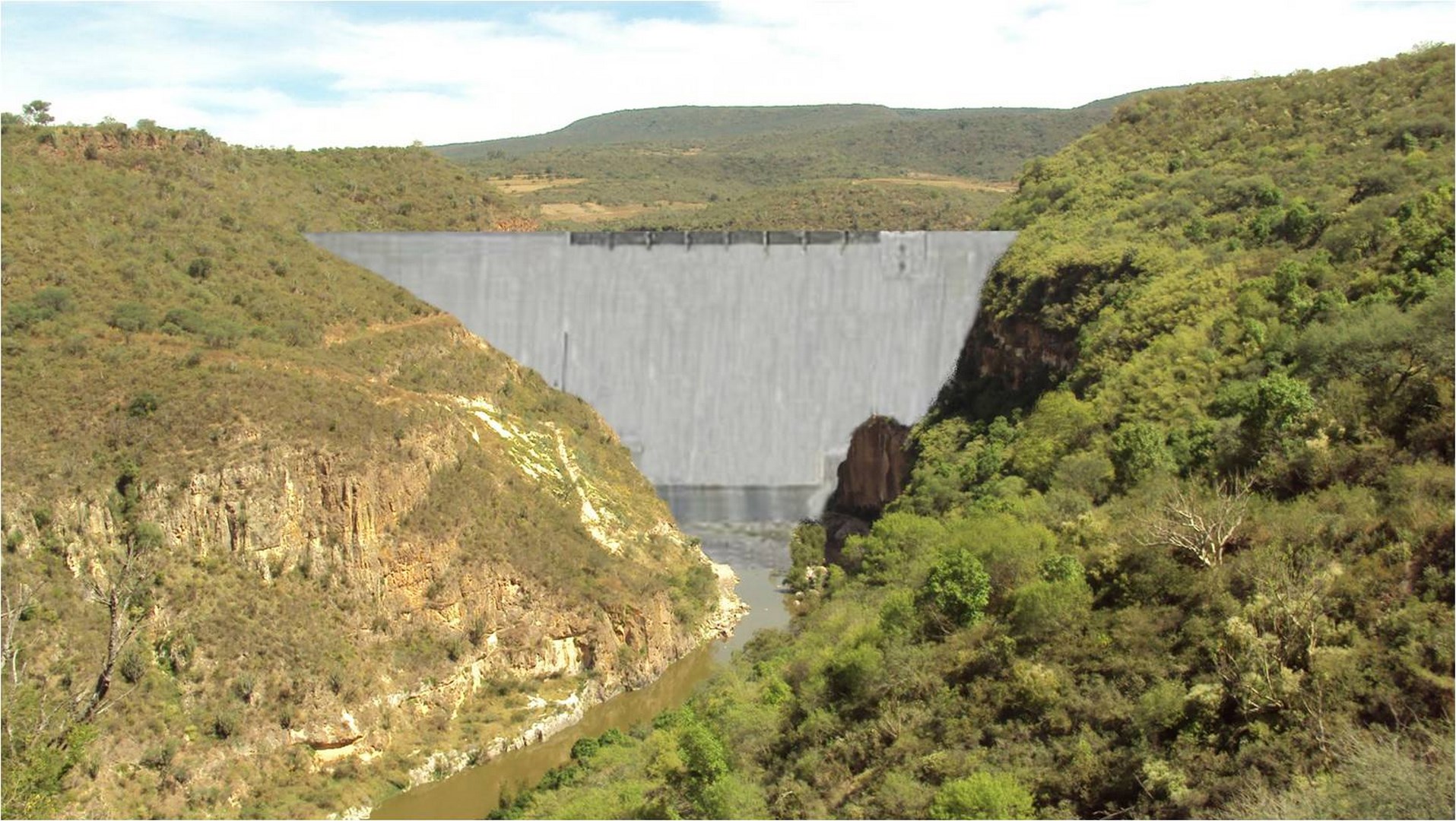

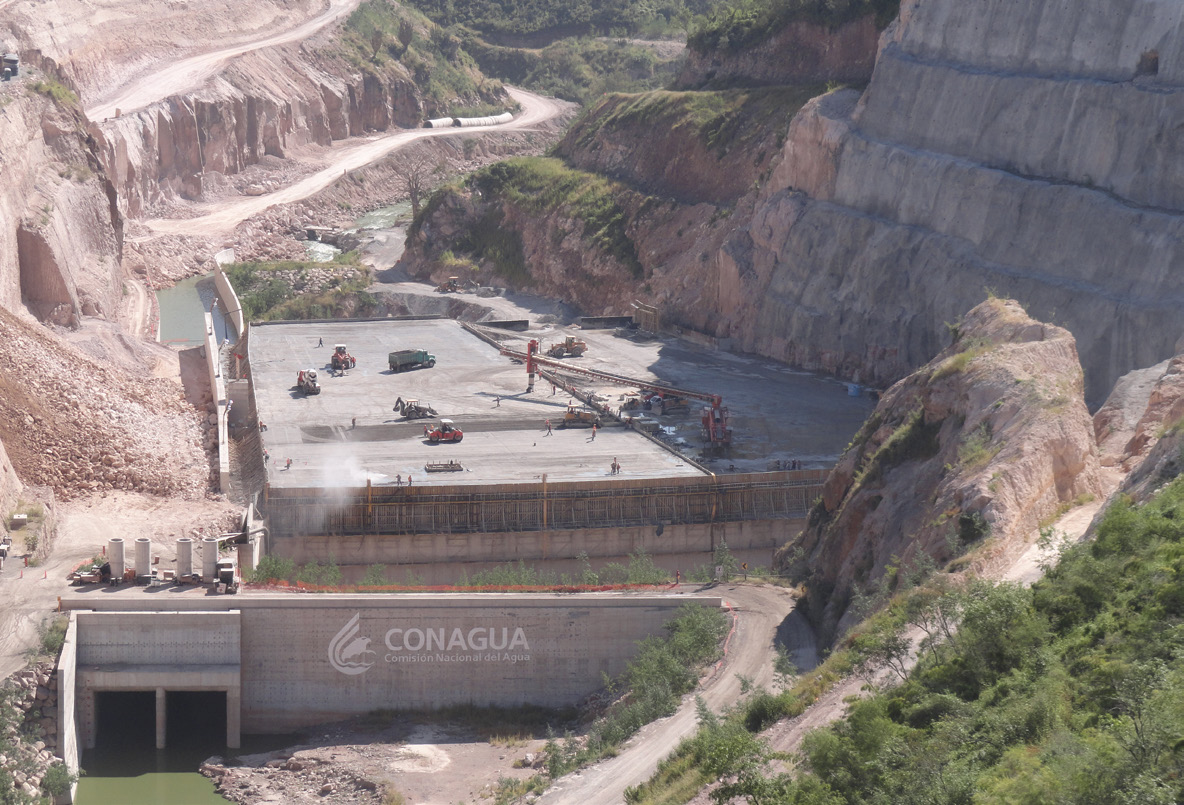

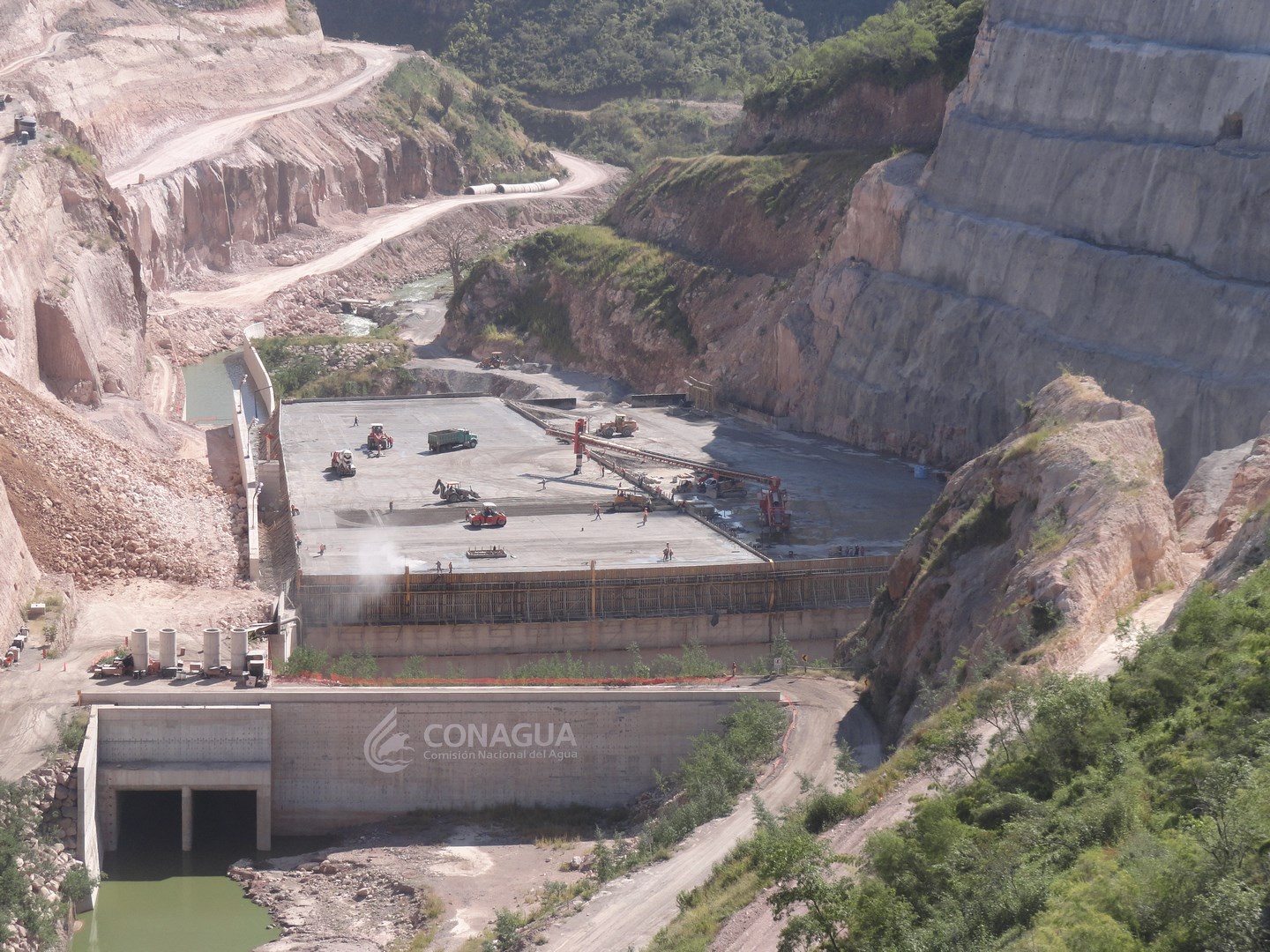

Se trata de una presa de gravedad, construida con concreto compatado con rodillo con una planta en curva en coronación de 401 metros y una altura sobre cimientos de 133 metros. El cuerpo de presa se cimenta a unos 28 metros bajo el cauce actual del río.

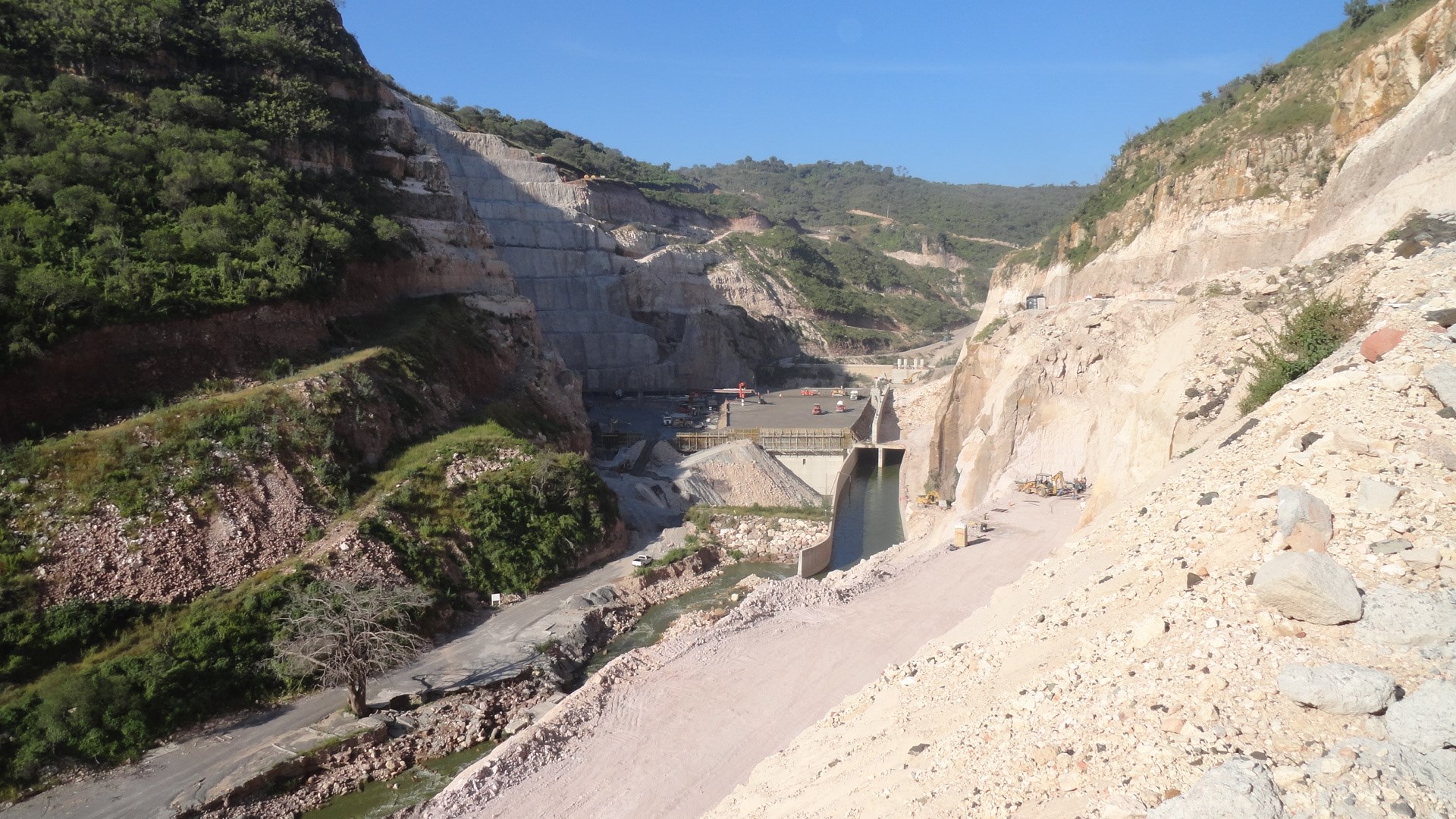

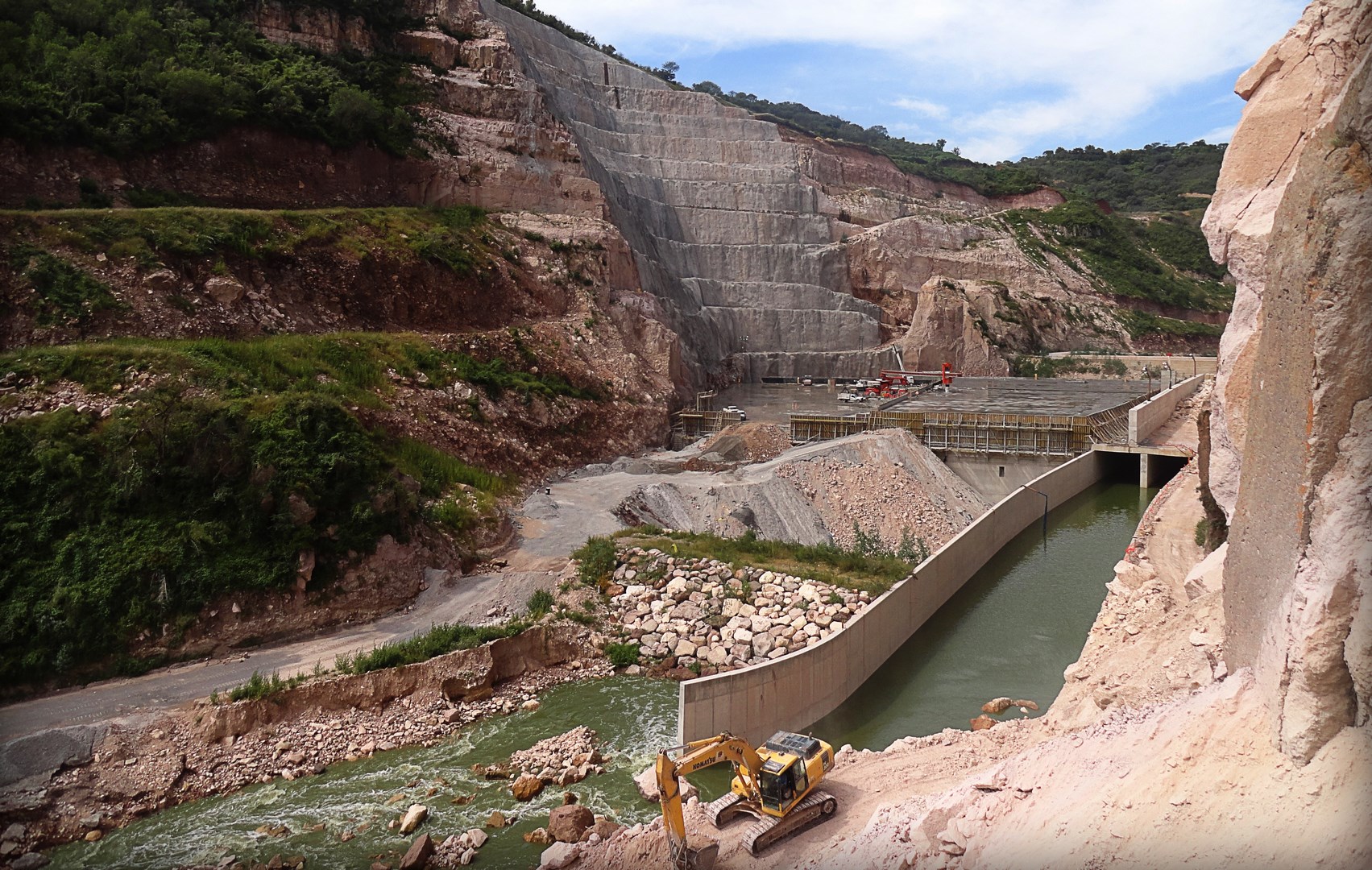

El desvío del río se realiza por el margen izquierdo, mediante un canal de  120 m2 de sección y de 343 metros.

La presa abarca 4.200 hectáreas  y tiene una capacidad de almacenamiento de 911 m3 de almacenamiento.

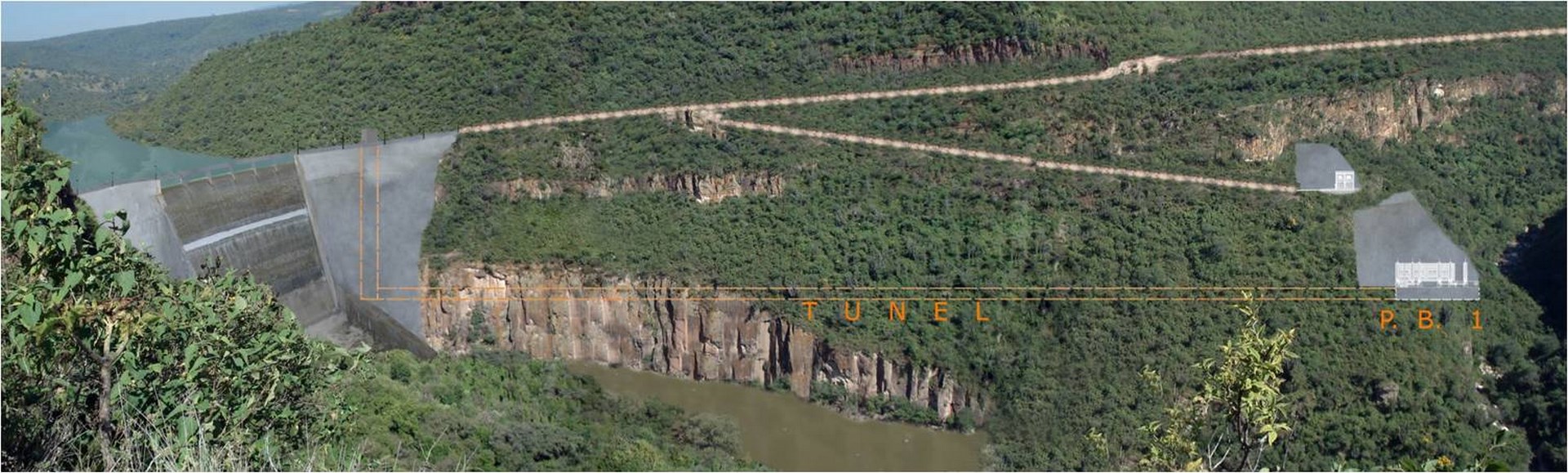

El agua viajará  desde la presa, 425 metros a través de un túnel de 5,4 metros de diámetro para llegar a la planta de bombeo PB1, que envía el agua a través de 2,7 kilómetros de distancia elevando el caudal a 260 metros hasta la PB2, que  subirá el agua  a 226 metros a través de 2,52 kilómetros hasta la planta potabilizadora donde se tratará el agua.

La presa producirá 8,6 m3/ s, de los cuales: 1,8 m3 para Los Altos de Jalisco; 3,8 m3 para León y 3 m3 para Guadalajara.

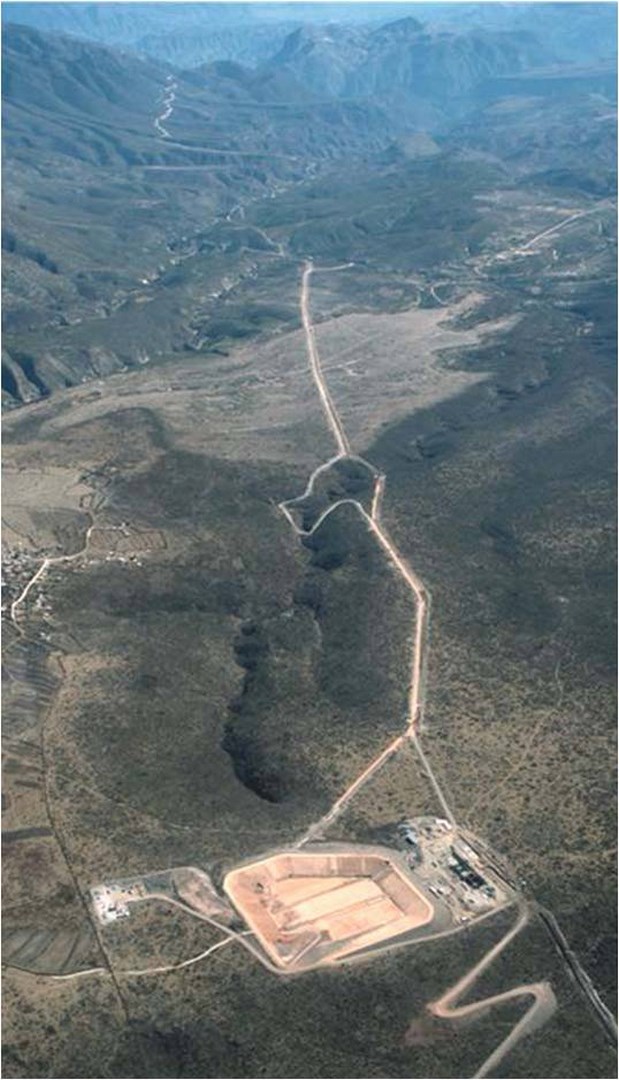

Una vez potabilizada viajará 140 kilómetros por un acueducto de 2,4 metros de diámetro para llegar al punto de entrega en León, al tanque de regulación con capacidad para 100.000 m3  que derivará el agua a través de 45 kilómetros y la distribuirá por 10 tanques que suministrarán  a la red de distribución, haciendo llegar el agua a los ciudadanos.

Responsables

La presa es un proyecto totalmente sostenible, que reduce la explotación de los acuíferos al mínimo permitiendo su recarga. Hace posible la combinación del agua superficial del río con el agua profunda del acuífero.



Aspectos destacados

La presa del Zapotillo beneficiará a 2,3 millones de habitantes  de León, Guadalajara y 13 municipios de los Altos de Jalisco.
