La Caja Mágica

La Caja Mágica es un estadio multiusos ubicado en Madrid, España. Se localiza en el Barrio de San Fermín, en el distrito de Usera, a orillas del río Manzanares.

El complejo deportivo es uno de los edificios más singulares y significativos de la arquitectura deportiva mundial.  Debido a la flexibilidad de sus espacios y a sus amplias dimensiones en él se han celebrados eventos de naturaleza muy diversa: los masters de tenis, torneos de otras actividades deportivas, conciertos o encuentros multitudinarios.

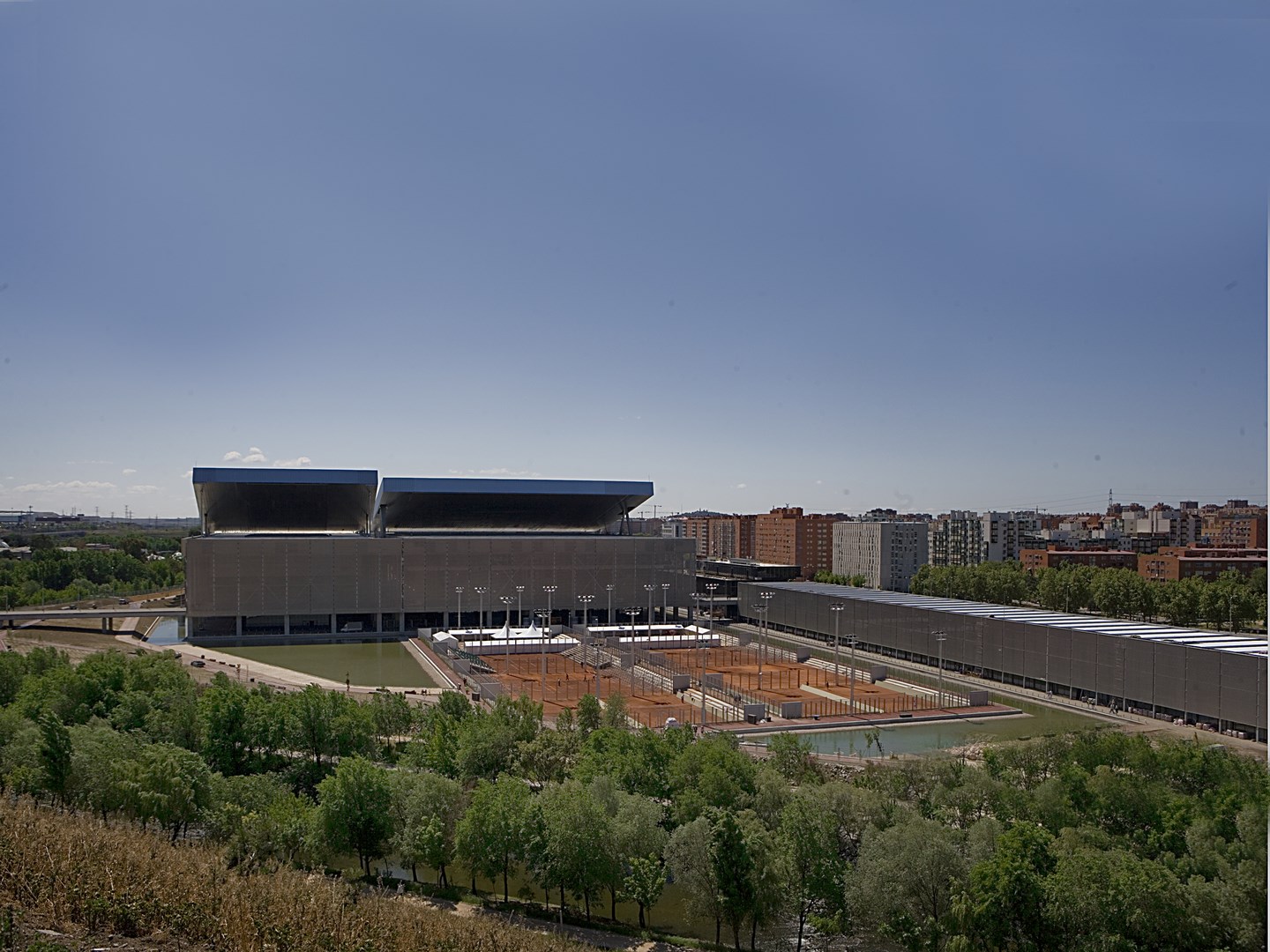

Con una superficie total construida de 113.593 m, el proyecto se divide 2 edificios principales, Caja Mágica y el Tenis Indoor, urbanización  y aparcamientos.

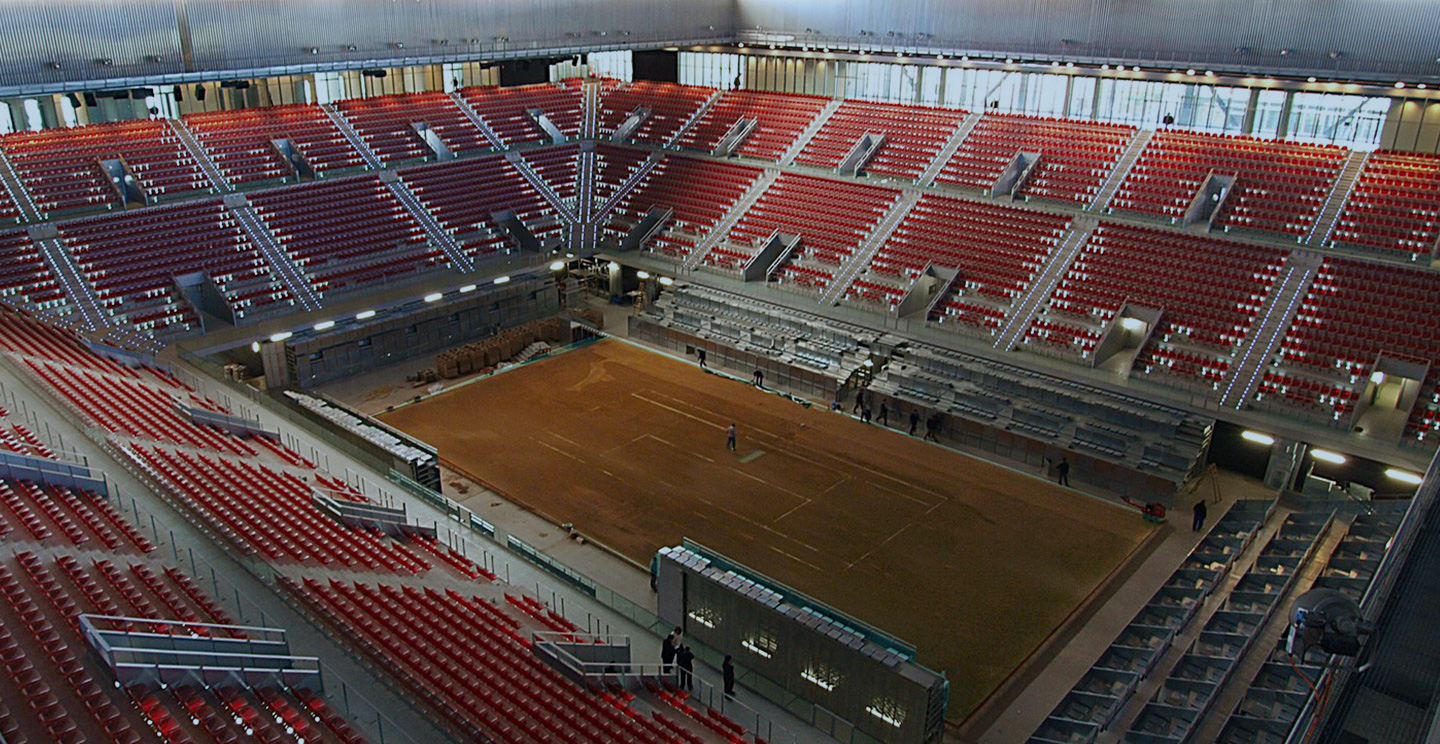

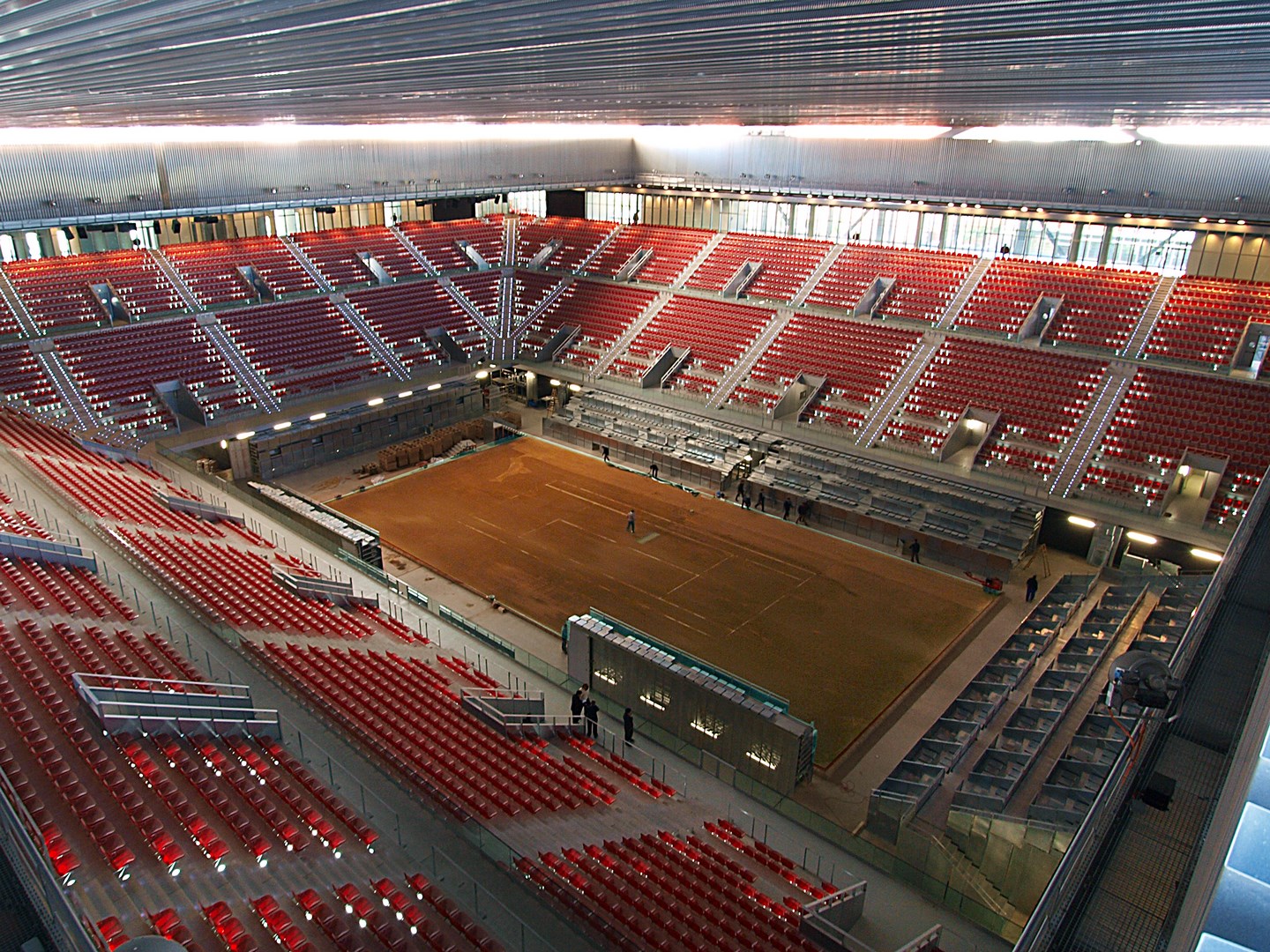

La Caja Mágica: consta de tres estadios:  uno principal con aforo para 12.000 personas,  un segundo nestadio intermedio con 3.500 localidades y un tercer estadio con 2.500 localidades. La dimensión en planta del edificio es de 165x158 metros.

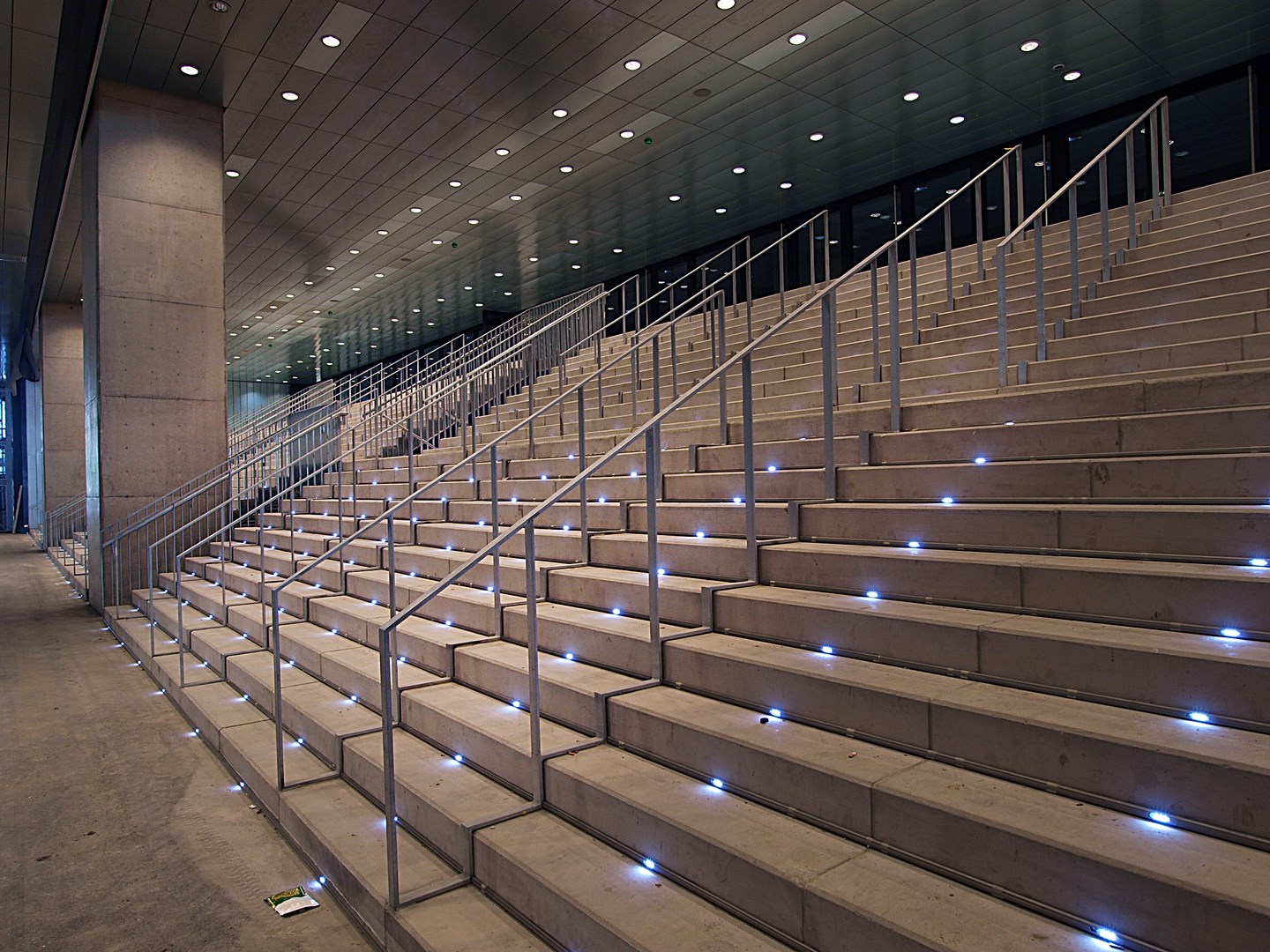

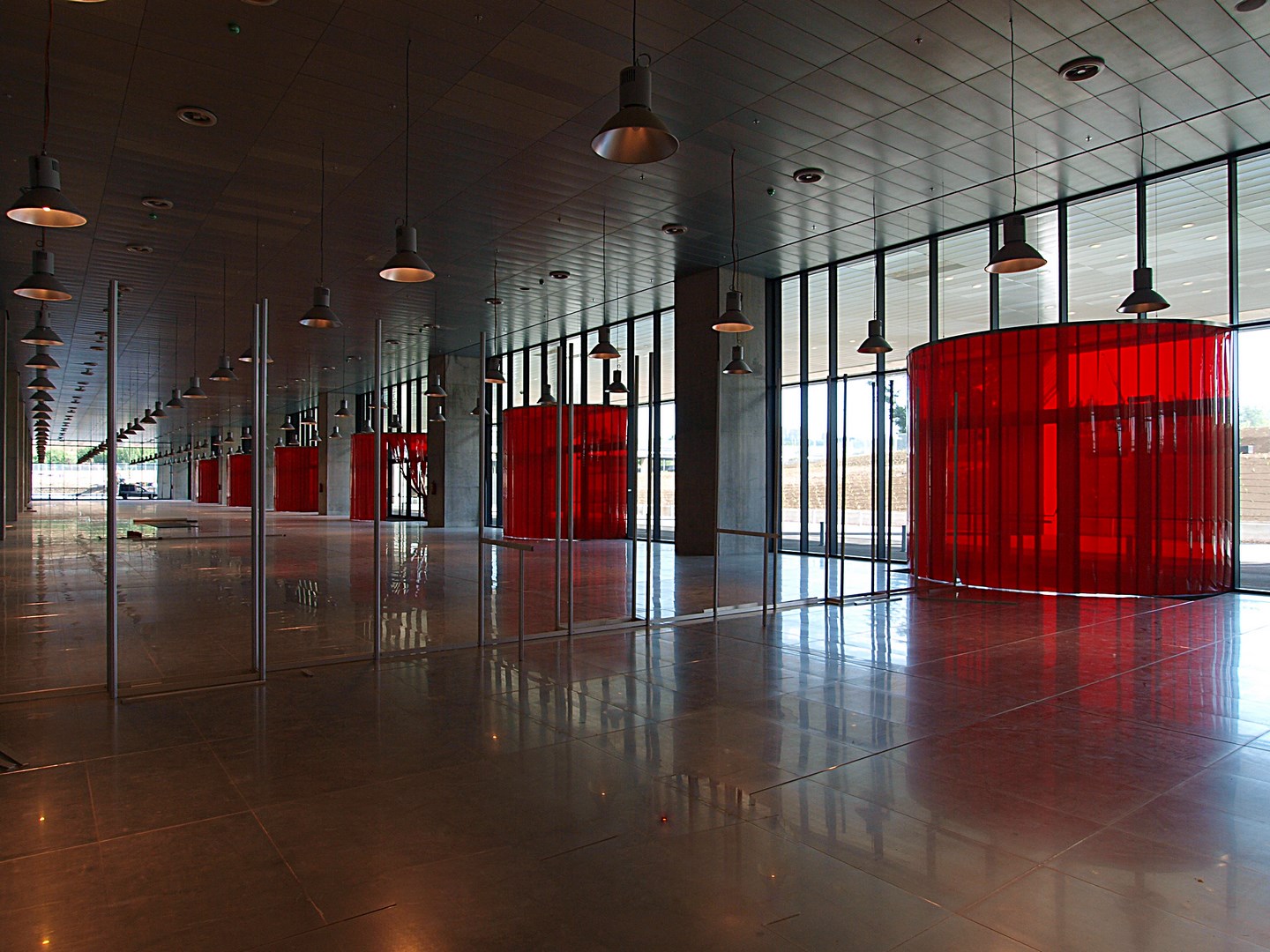

Bajo el nivel de pista, se sitúan los espacios de servicio del edificio (vestuarios, aseos, restauración, etc.).

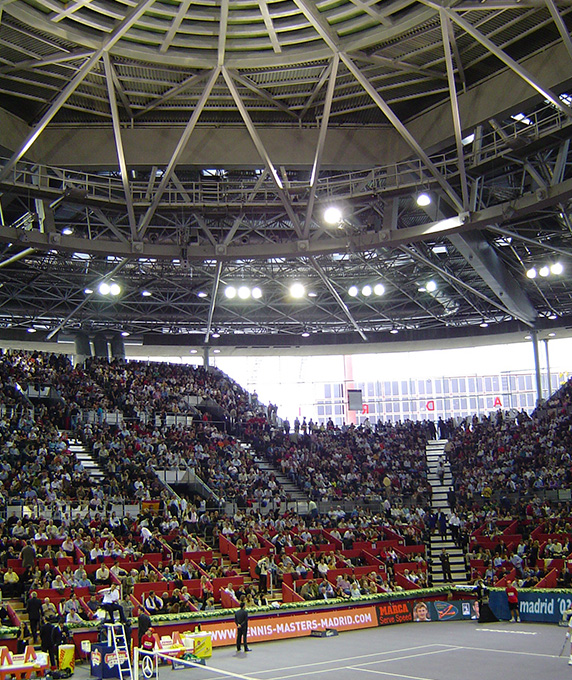

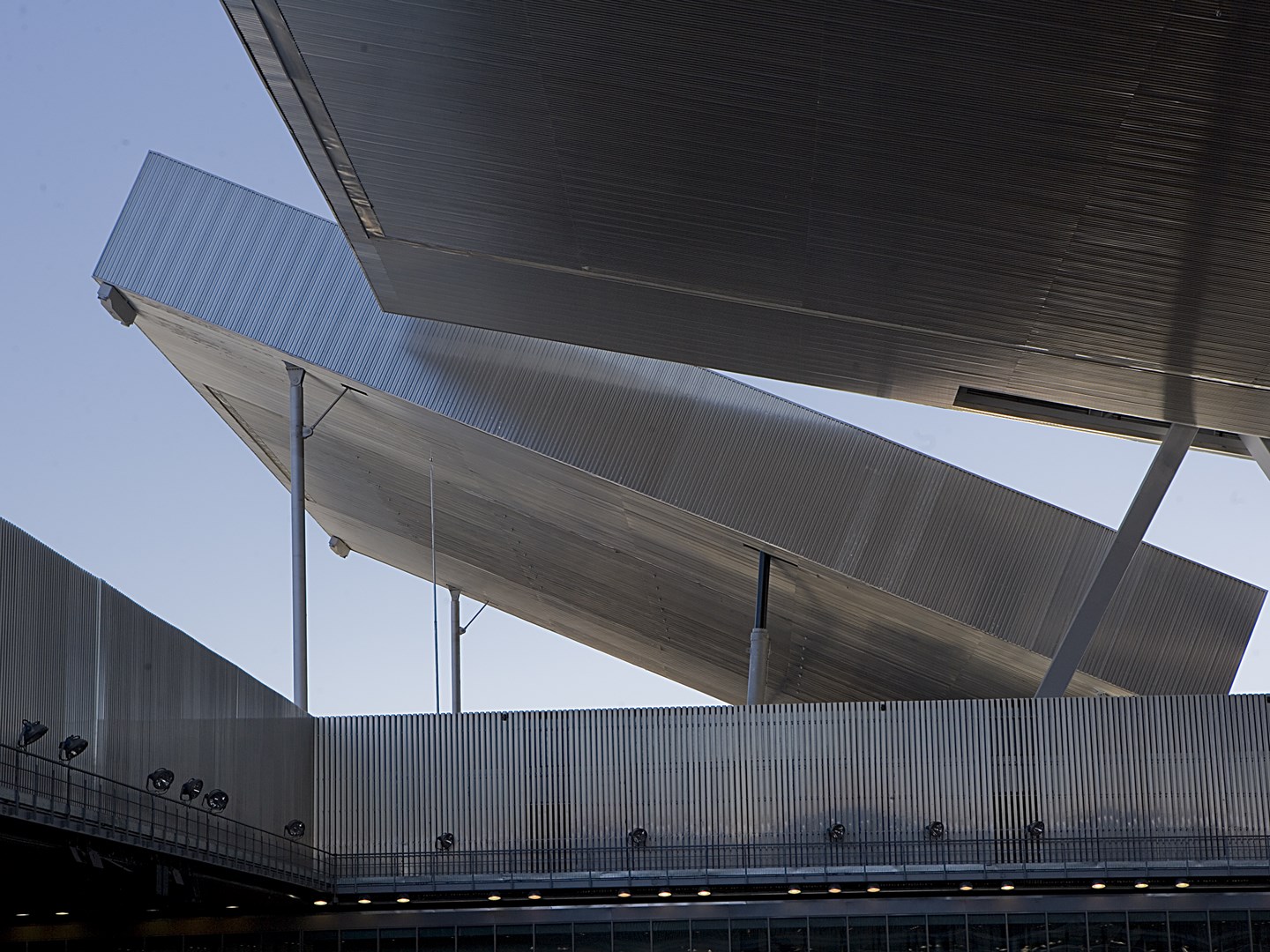

La cubierta de la Caja Mágica está formada por una superestructura fija formada por cerchas en cuadrícula de 7,20 x 7,20 m con canto de 5 metros, y tres zonas móviles coincidentes con cada estadio que se abaten y trasladan, pudiéndose realizar torneos “outdor” e “indoor. El movimiento de las tres cubiertas móviles permite ofrecer tres situaciones diferentes: totalmente abiertas, semiabiertas o completamente cerradas, con el fin de dejar entrar el aire y la luz natural.

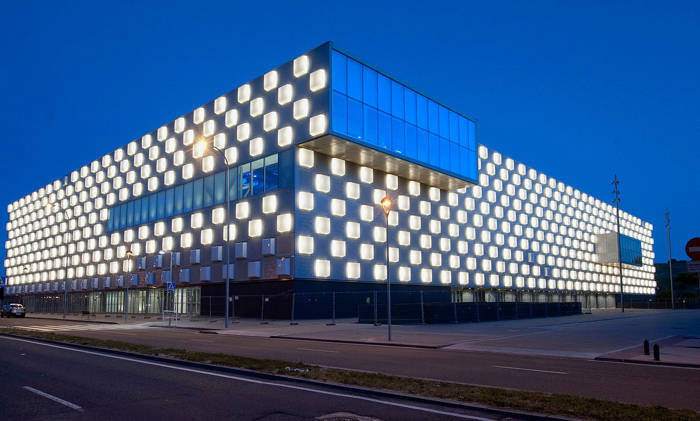

El tenis indoor, es un edificio de 600 m de longitud y 30 de ancho donde se establecela Federación de Tenis, un centro de alto rendimiento, y 6 pistas de entrenamiento y 5 de competición, cubiertas.

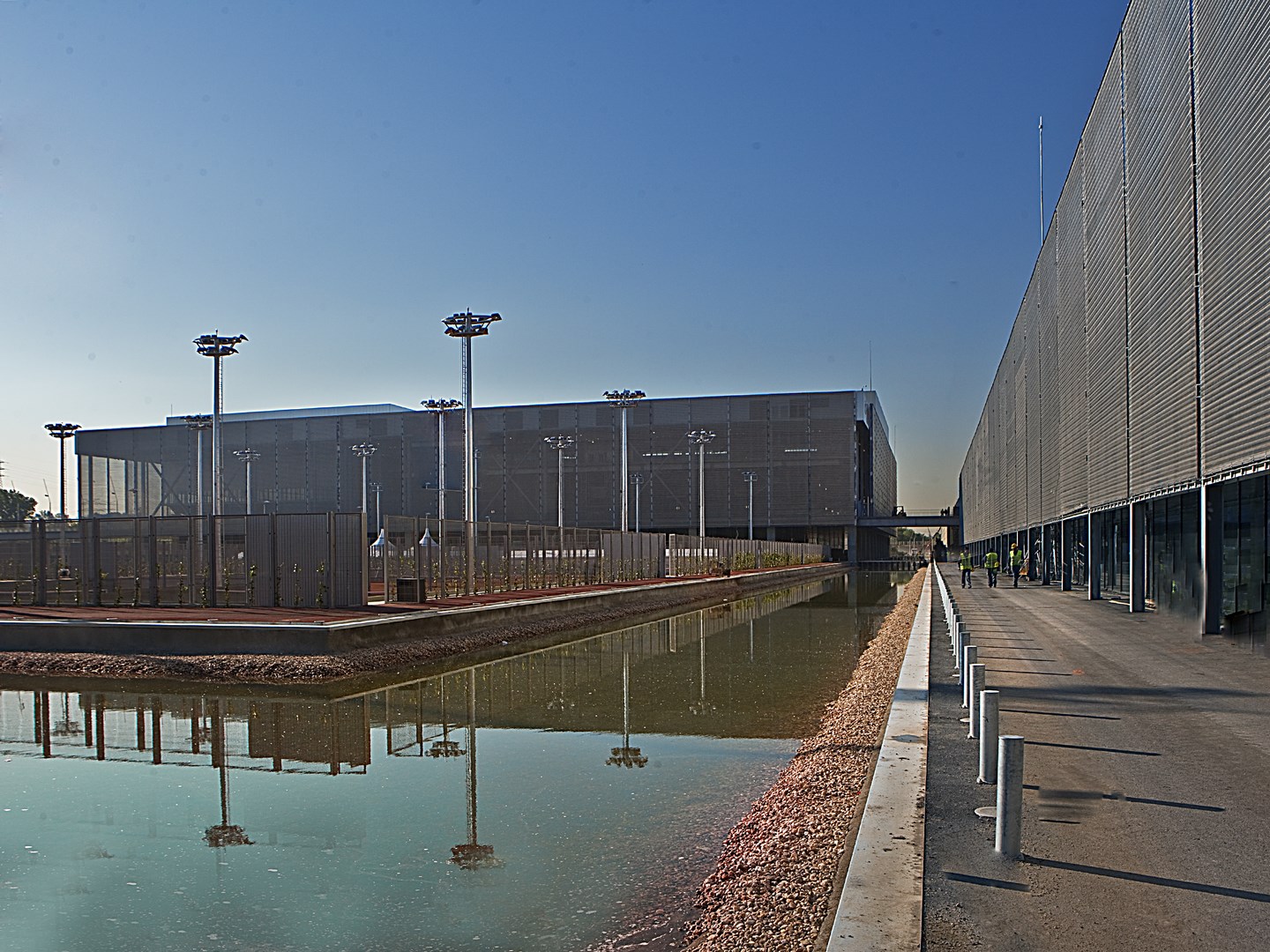

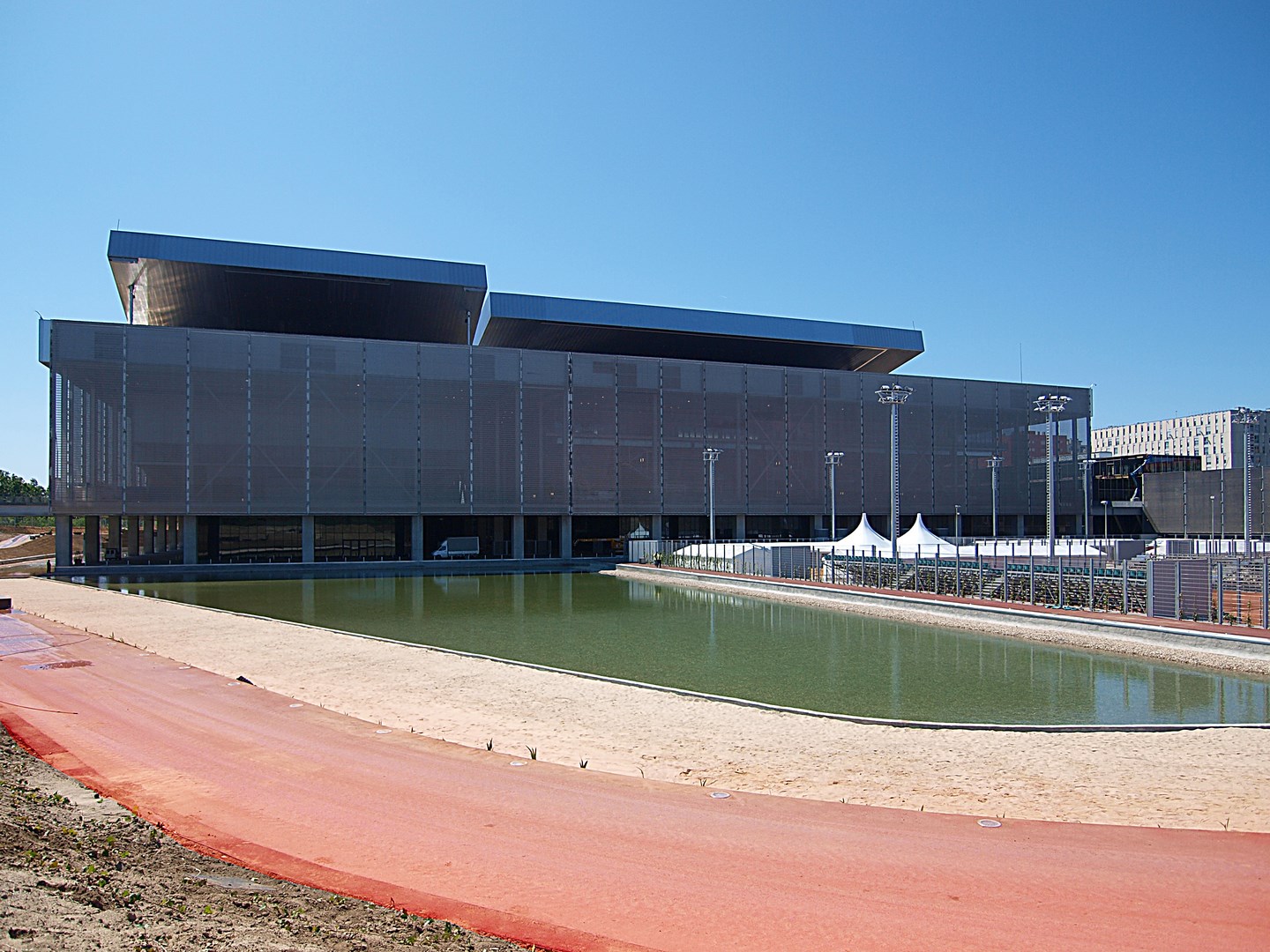

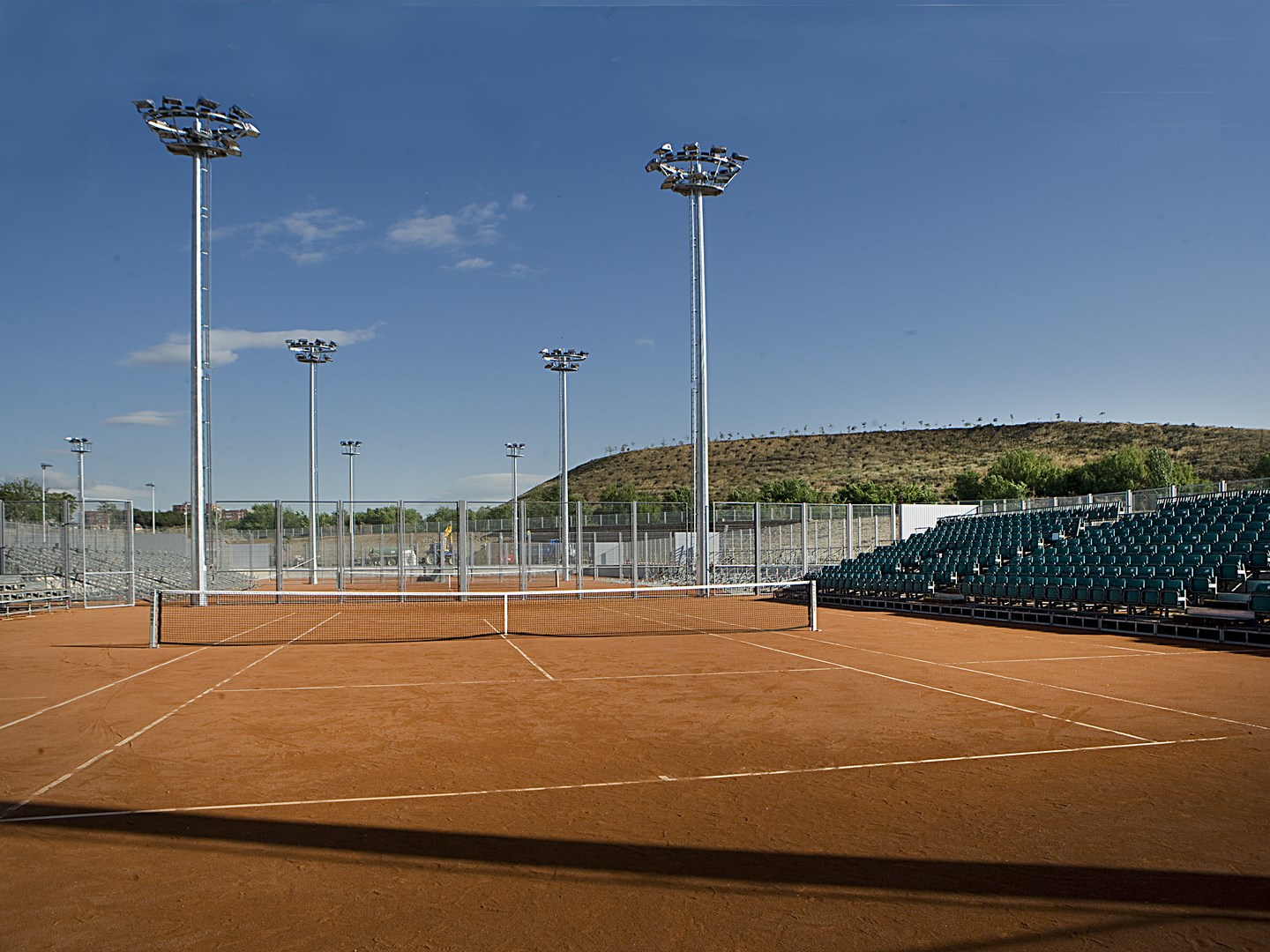

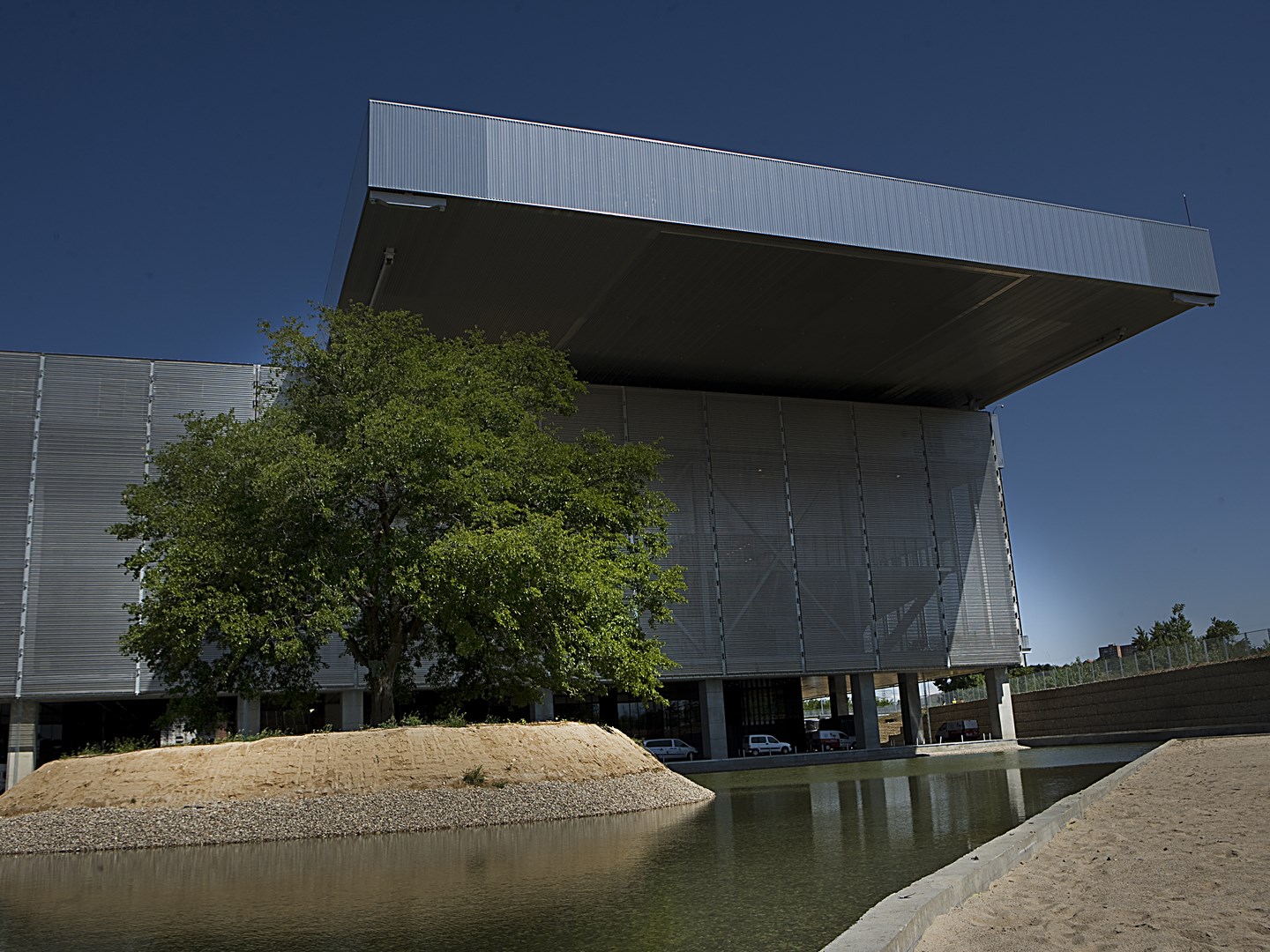

En la urbanización se disponen 16 pistas de tenis (Tenis Garden) y un aparcamiento (Media Garden). El resto se encuentra ocupado por un lago artificial que rodea el edificio y viales.

La conexión peatonal de los edificios entre si y con el entorno más próximo se efectúa mediante un sistema de puentes y pasarles.

El aforo máximo de esta obra deportiva emblemática es de 20.500 espectadores.


Aspectos destacados

  • Ha sido presentada como la instalación de tenis más moderna del mundo y como la infraestructura estrella de las candidaturas de Madrid a los Juegos Olímpicos de 2012 y 2016.
  • Cubierta formada por una estructura fija metálica y tres zonas móviles abatibles.
  • El proyecto ha sido diseñado Dominique Perrault conjugando la alta tecnología con el respeto al medio ambiente.
  • Multifuncionalidad de los tres estadios.
  • Premio de la Asociación de la Galvanización 2010.

Coste: 141.20664 M€

Cliente: Madrid, Espacios y Congresos

Fecha de inicio: 04/2006

Fecha de fin: 11/2009
